То, что вы только что прочли – это цитата из инструкции к динамикам. Сформулировано всё верно, ёмко и кратко, поэтому сэкономим время и место, и сразу перейдём к «разбору полётов». Комплект «От Вахтина» поступает в двух коробках. В меньшей лежит пара среднечастотников, пара твитеров и пара кроссоверов, набор носит имя SMT-100MB. В большей – пара восьмидюймовых мини-сабвуферов SMW-200MB и соединительный кабель.

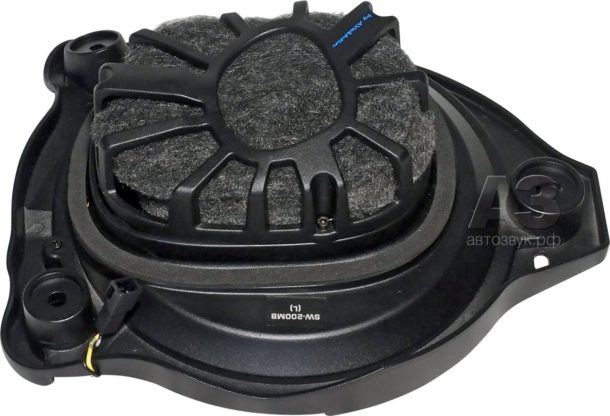

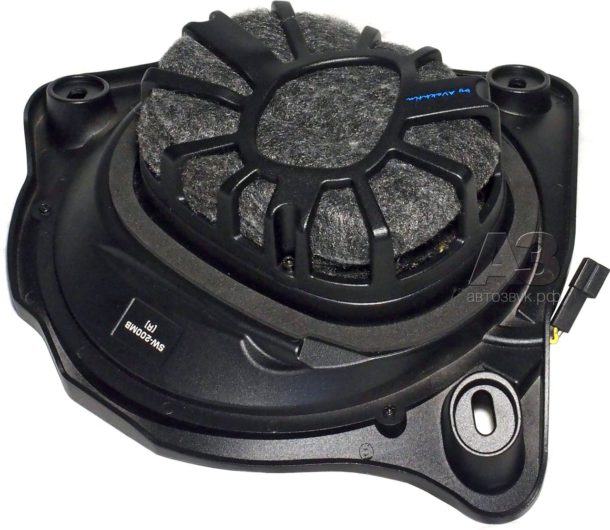

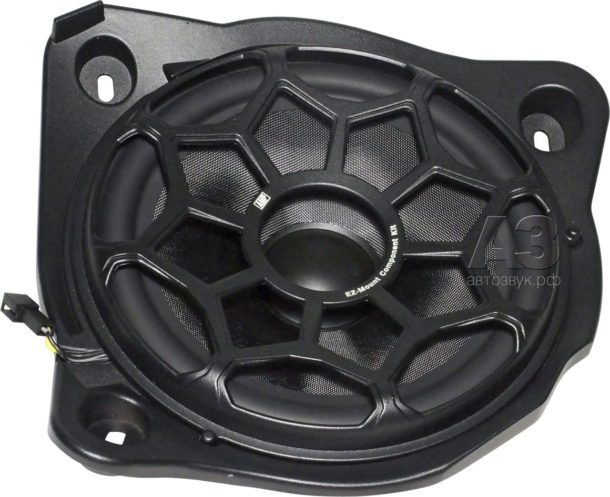

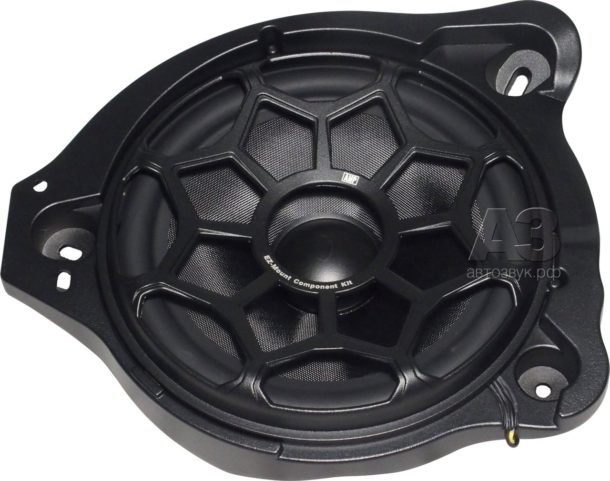

Собственно «звуковая» часть динамиков SMW-200MB совпадает, диффузоры и магнитная система одинаковы не только на первый взгляд, последующие измерения подтвердили практически полную идентичность параметров. Все отличия исключительно в конструкции фланца с хитро расположенными крепёжными отверстиями. Если что – левый динамик на фото слева, правый – соответственно, справа. Впрочем, с тыльной стороны динамики маркированы, так что вопросов «кто есть who» не будет

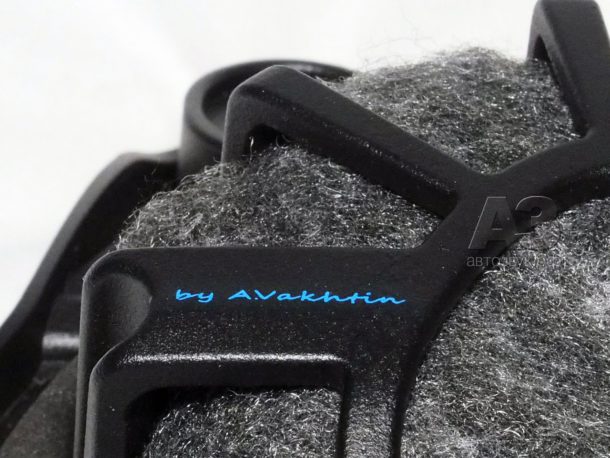

Магнитная система вентилируемая, но «дыхание» демпфировано пористым звукопоглотителем типа синтепона. Динамики в состоянии переварить номинальную подводимую мощность 80 Вт каждый, ограничение здесь не столько по тепловой нагрузке, сколько по ходу диффузора – и он заметно больше, чем у штатных динамиков. 160 ватт в сумме – вполне достаточно для сабвуферов фронтального расположения, чай, не в багажнике…

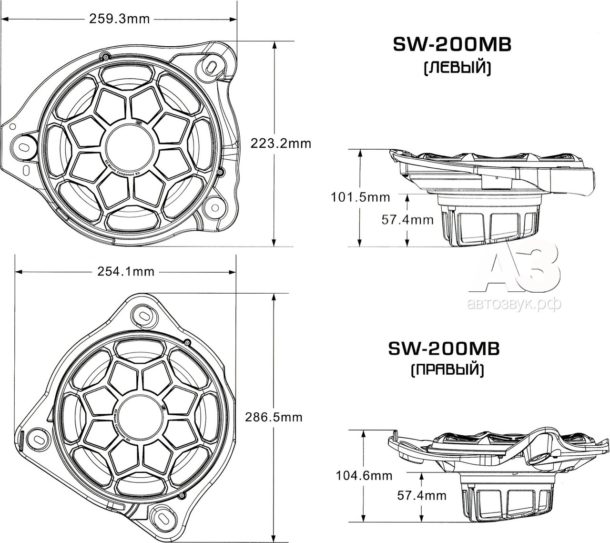

Посадочная глубина у динамиков одинаковая, хотя высота разная. Конструкция силовой части корзины совпадает, отличается только крепёжный фланец

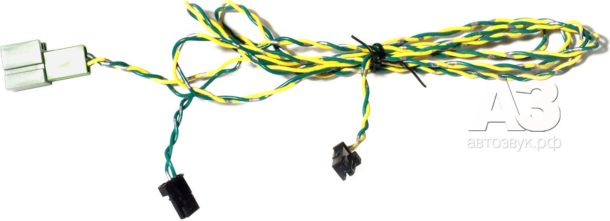

Кабель для подключения к штатной проводке. Перефразируя профессора Селезнёва, заметим: «Левый хвост длиннее!»

Динамики включаются последовательно, в этом есть определённая логика. Во-первых, штатный усилитель рассчитан на нагрузку 4 Ом, и в сумме получается то, что нужно. Во-вторых, при параллельном соединении однотипных динамиков их характеристики приходят к «общему знаменателю». При последовательном – нет, каждый сохраняет индивидуальность, и такое соединение в своё время широко применялось в домашней акустике. Правда, там рекомендовалось и динамики подбирать с заметно отличающимися резонансными частотами, но это уже не наш случай…

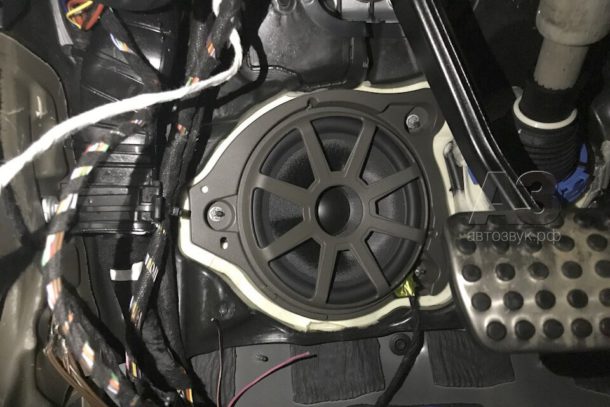

SW-200MB на «рабочем месте». Съёмка оперативная, за качество не взыщите…

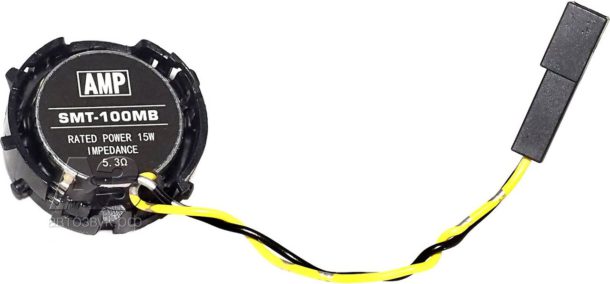

Набор SMT-100MB, как уже говорилось, состоит из твитера и среднечастотника – причём оба носят одно и то же имя. Но и работать им только вместе – в передней или задней двери.

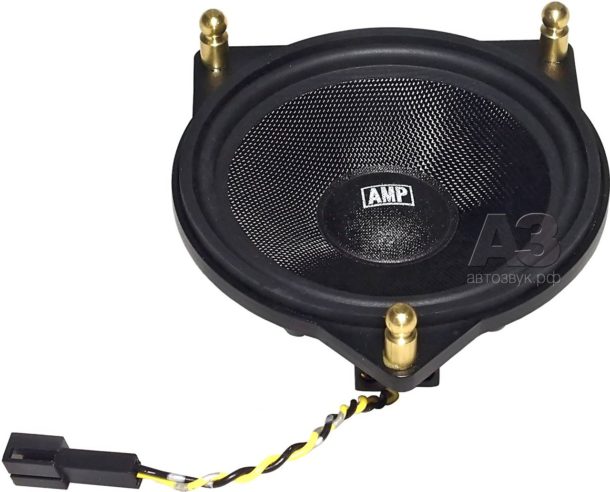

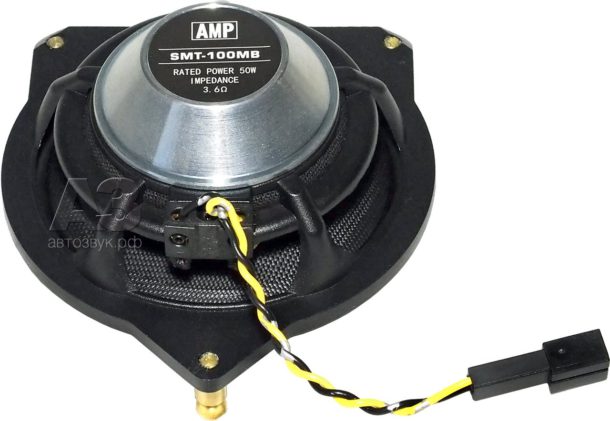

В отличие от бумажного диффузора штатного среднечастотника здесь жёсткий полипропилен с тиснением «под карбон» – не эстетики ради, а жёсткости для. И с гашением паразитных резонансов сетчатая структура справляется неплохо. Пылезащитный колпачок текстильный, с пропиткой, магнитная система неодимовая

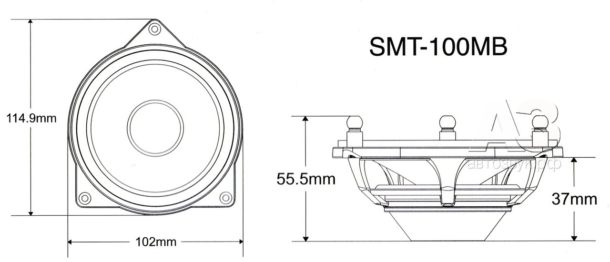

Габариты комментариев не требуют

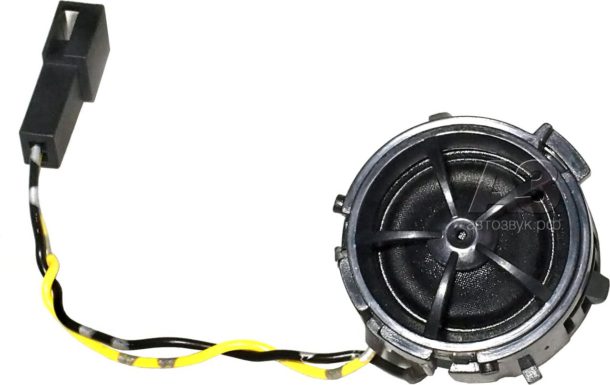

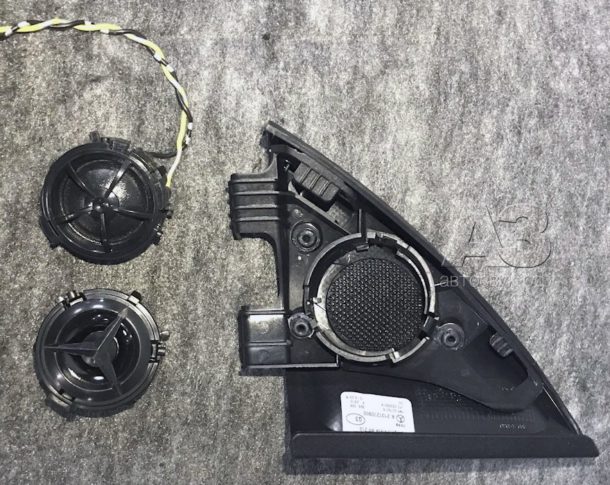

Трёхлучевая звезда отлично смотрится на капоте «Мерса», а на твитере ей не место. На новом твитере более эффективное апертурное тело, а тонкие лучики звезды не затеняют купол



Текстильный купол диаметром 25 мм, фазовыравнивающее кольцо (весьма эффективное, как выяснилось при измерениях). На вид ничего особенного, но из-под штатной сетки красоту не покажешь…

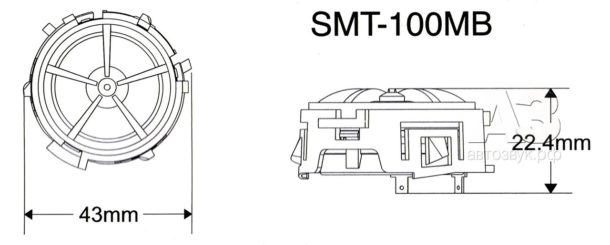

Геометрия и все размеры – под посадку в штатное место

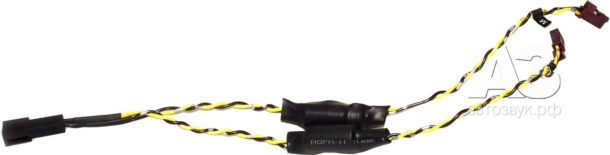

Кроссовер из комплекта. Оба фильтра – первого порядка, индуктивность и ёмкость. Возможность апгрейда «малой кровью» не лишняя, хотя, как увидим далее, поканалка позволит полнее раскрыть потенциал динамиков

ИЗМЕРЕНИЯ

Результаты измерений электромеханических параметров показали, что динамики SMW-200MB лишь незначительно отличаются друг от друга. Резонансные частоты практически совпали, остальные отличия вообще несущественны.

	SW-200MB (L)	SW-200MB (R)
Импеданс Z, Ом	2,4	2,4
Резонансная частота Fs, Гц	55,7	57,5
Полная добротность Qts	0,86	0,79
Эквивалентный объём Vas, л	13,5	12,8
Чувствительность, дБ/Вт (1 м)	85,4	85,1
Силовой фактор B*l, Тл*м	5,41	5,43
Масса подвижной системы MMS, г	39,6	38,9

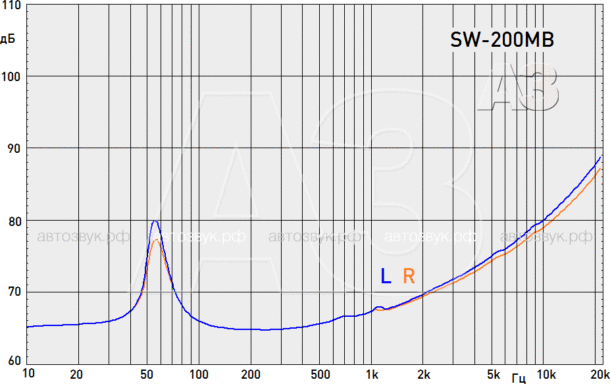

Резонансный пик в обоих случаях небольшой, добротность умеренная. Соответственно, импульсные характеристики хорошие. Поскольку динамики работают в отдельных объёмах и включены последовательно, они сохранят индивидуальность – в точном соответствии с канонами Hi-Fi

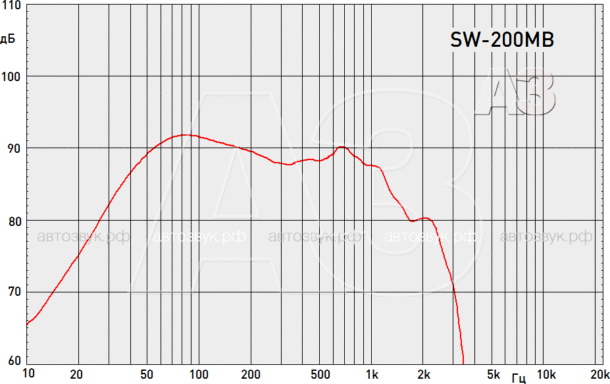

Несмотря на некоторое различие параметров, АЧХ динамиков практически повторяют друг друга. Небольшая разница только в чувствительности. Поэтому графики совмещены и приведены «к общему знаменателю». Угловые АЧХ не снимались – та частотная область, где может проявиться направленность, использоваться не будет в любом случае

	SMT-100MB (мид)	SMT-100MB (твитер)
Импеданс Z, Ом	3,6	5,3
Резонансная частота Fs, Гц	89	1712
Полная добротность Qts	0,3	0,47
Эквивалентный объём Vas, л	2,5	—
Чувствительность, дБ/Вт (1 м)	89	89
Силовой фактор B*l, Тл*м	6,3	—
Масса подвижной системы MMS, г	6,28	—

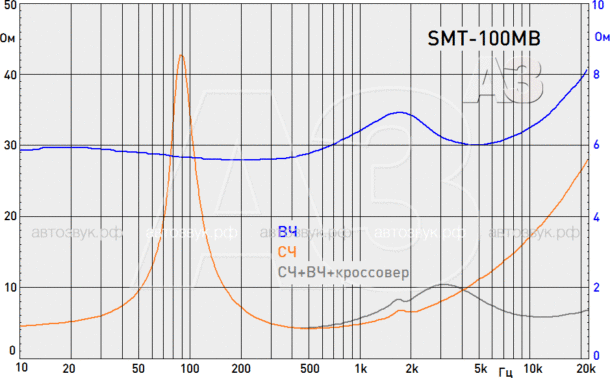

Твитер отличается небольшой индуктивностью и основательным демпфированием подвижной системы – импеданс изменяется мало, резонанс выражен слабо (обратите внимание на масштаб). С комплектным кроссовером импеданс «сладкой парочки» в основном определяется среднечастотником

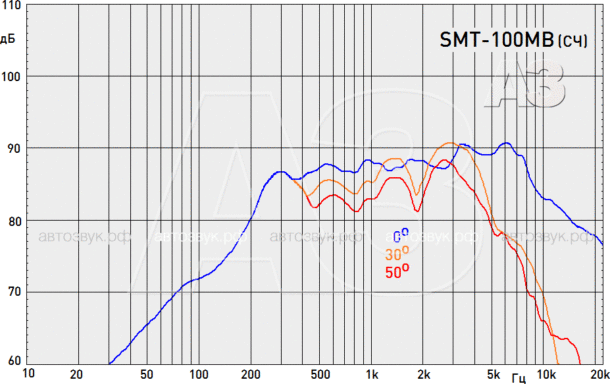

В силу весьма низкой добротности спад АЧХ среднечастотника начинается рано – к тому же он «заперт» в тесном тестовом боксе объёмом всего 0,8 л. В объёме двери ему будет несравненно удобнее. Неравномерность АЧХ не нарушает приличий, а направленность проявляется лишь на частотах выше 3 кГц. А там уже начинается «зона ответственности» твитера

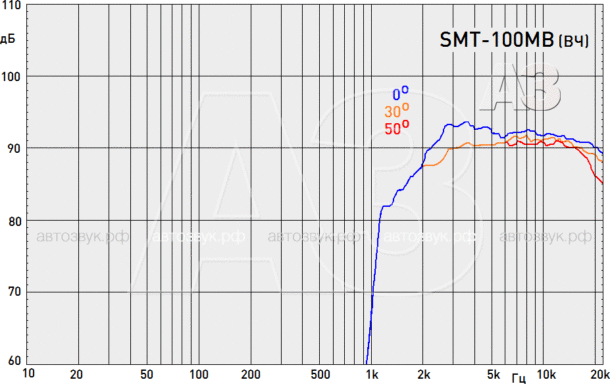

Небольшой всплеск на осевой АЧХ твитера можно не принимать во внимание – при установке в штатное место прослушивание в любом случае будет под углом. Отрадно, что направленность выражена слабо – апертурное тело работает исправно

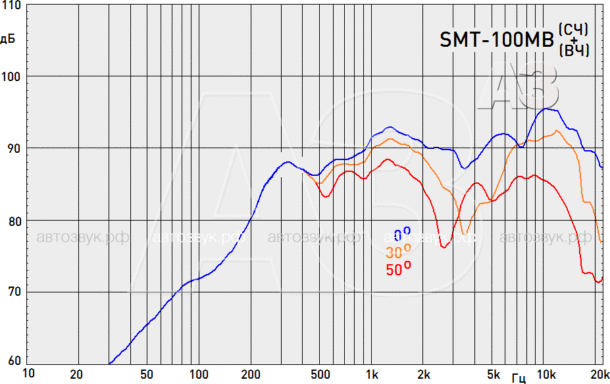

Совместная работа двух излучателей с кроссовером выглядит не столь оптимистично – фильтры первого порядка вносят свои коррективы в окрестностях частоты раздела. Впрочем, стенд и дверь «Мерседеса» – это далеко не одно и то же, там и расстояния другие, и углы. И, учитывая стоимость комплекта, стоит разориться и на поканалку

ЛИЧНЫЙ ОПЫТ

Судить о качестве звучания динамиков для «Мерседеса», не имея под рукой «Мерседеса», мягко скажем, затруднительно. Комплект SMT-100MB тестировался со своим кроссовером в полной полосе частот, без применения фильтров усилителя. Звучание в целом ровное, низкие частоты слегка ослаблены, но присутствуют, небольшая «болтанка АЧХ» на средних частотах на звучании никак не отразилась. Середина сочная, верхняя середина яркая и детальная.

Сложнее оказалось с сабвуферами – тестовый ящик мало напоминает штатную «пещерку с подземным ходом», да и с посадочным местом всё оказалось не так просто, герметизировали подручными средствами. Но бас даже в таких условиях очень приятный, с хорошей атакой. По отзывам тех, кто уже успел услышать новый комплект в реальной обстановке – это лучшее готовое решение. Так что фраза инструкции «Так ваш Mercedes не звучал ещё никогда!» нисколько не грешит против истины.

МЁД И ДЁГОТЬ

Отличный комплект, специально разработанный для реальных условий работы в реальном автомобиле. Характеристики и качество исполнения – на порядок выше штатного комплекта. К тому же установку может выполнить даже непрофессионал: всё подписано, все разъёмы – plug&play, полностью соответствуют штатным, специнструмент не требуется. И цена за такое удовольствие вполне разумная.

автозвук.рф

Автор: Валерий КИМ
